Verteiler Ex, Leergehäuse Ex

QUINTEX® bietet ein umfangreiches Sortiment an Verteilern und Leergehäusen für die Installation von Verbindungsklemmen und Kabeleinführungen in explosionsgefährdeten Bereichen.

Die Gehäuse sind in verschiedenen Gehäusegrößen und variablen Gehäusehöhen verfügbar. Je nach Anforderung können Sie zwischen glasfaserverstärkten, schlagfesten Polyester oder hochwertigen Edelstahl wählen. QUINTEX® Gehäuse erfüllen alle die Anforderungen nach IP66 und sind somit optimal für den Einsatz in rauher Umgebung geeignet.

Verteiler aus Polyester Ex
Verteiler aus Edelstahl Ex
Leergehäuse aus Polyester Ex
Leergehäuse aus Edelstahl Ex

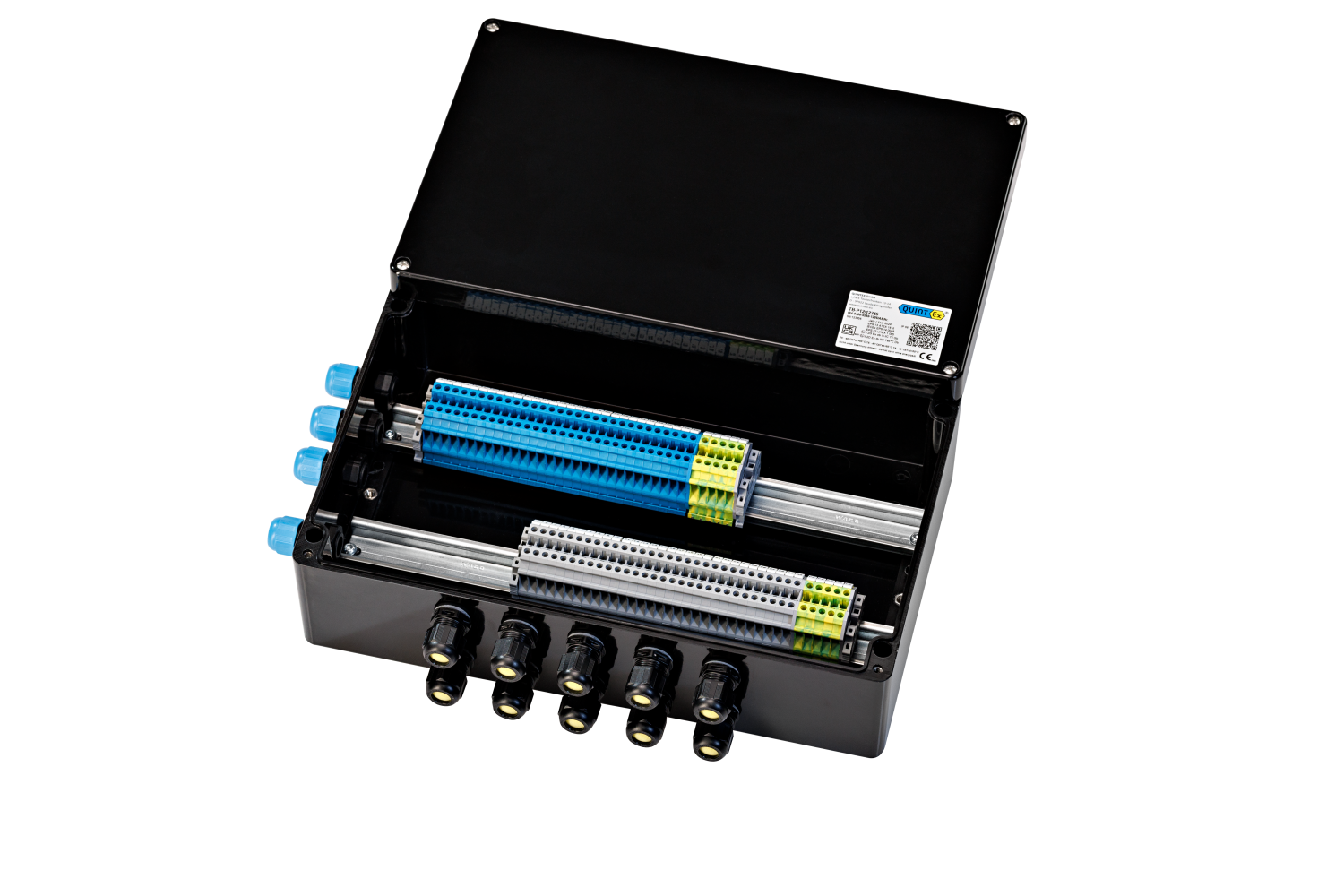

Verteiler aus Polyester Ex

Unserer Polyesterverteiler bieten wir in verschiedenen Gehäusegrößen und variablen Gehäusehöhen an. Diese werden individuell nach den Anforderungen des Kunden bestückt oder eine Individuelle kundenseitige Klemmenbestückung ist auch nachträglich möglich.

  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 500A AC/DC

  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22
  • Umgebungstemperaturbereich Max. -60°C ≤ Ta ≤ +100°C

Datenblatt & Betriebsanleitung

Datenblatt
Betriebsanleitung Verteiler
Prdoduktkonfigurator

Zertifikate

ATEX Zertifikat Verteiler
IECEx Zertifikat Verteiler

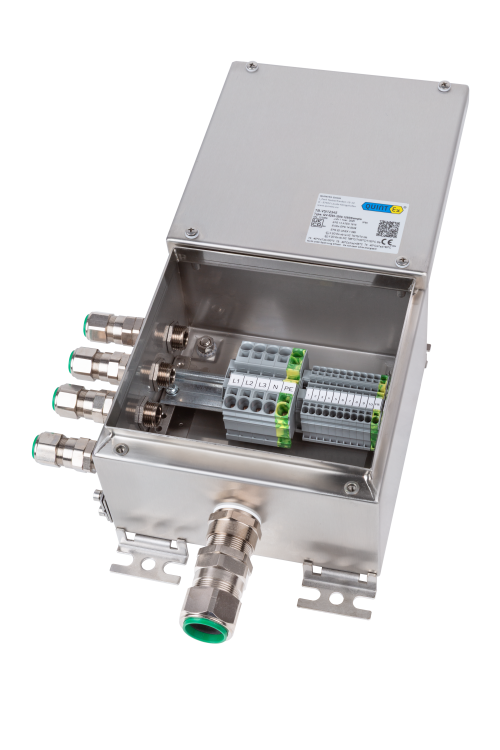

Verteiler aus Edelstahl Ex

Unsere Edelstahl Verteiler zeichnen sich durch ihre Robustheit aus, da sie aus hochwertigem Edelstahl 1.4301 (AISI 304) oder 1.4404 (AISI 316L) gefertigt sind. Sie bieten vielfältige Verschlussmöglichkeiten wie Scharniere oder geschraubte Deckel und ermöglichen eine individuelle Bestückung.
  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 500A AC/DC
  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22
  • Umgebungstemperaturbereich Max. -60°C ≤ Ta ≤ +100°C

Datenblatt & Betriebsanleitungen

Zertifikate

ATEX Zertifikat Verteiler
IECEx Zertifikat Verteiler

Leergehäuse aus Polyester Ex

Unserer Leergehäuse bieten wir in verschiedenen Gehäusegrößen und variablen Gehäusehöhen an. Diese können als Leergehäuse bezogen werden oder individuell nach den Anforderungen des Kunden bestückt. Eine individuelle kundenseitige Klemmenbestückung ist auch nachträglich möglich.

  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 500A AC/DC

  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22
  • Umgebungstemperaturbereich Max. -60°C ≤ Ta ≤ +100°C

Datenblatt & Betriebsanleitung

Datenblatt
Betriebsanleitung Leergehäuse

Zertifikate

ATEX Zertifikat Leergehäuse
IECEx Zertifikat Leergehäuse
Gehäusegrößen

QX-P1 = 80 x 75 x 55
QX-P2 = 110 x 75 x 55
QX-P3 = 160 x 75 x 55
QX-P4 = 190 x 75 x 55
QX-P5 = 122 x 120 x 90
QX-P6 = 220 x 120 x 90
QX-P7 = 160 x 160 x 90
QX-P8 = 260 x 160 x 90
QX-P9 = 360 x 160 x 90
QX-P10 = 200 x 250 x 120
QX-P11 = 255 x 250 x 120
QX-P11H = 255 x 250 x 160
QX-P12 = 400 x 250 x 120
QX-P12H = 400 x 250 x 160
QX-P13 = 405 x 400 x 120
QX-P13H = 405 x 400 x 200
QX-P15 = 600 x 250 x 120
QX-P15H = 600 x 250 x 160

Übersicht

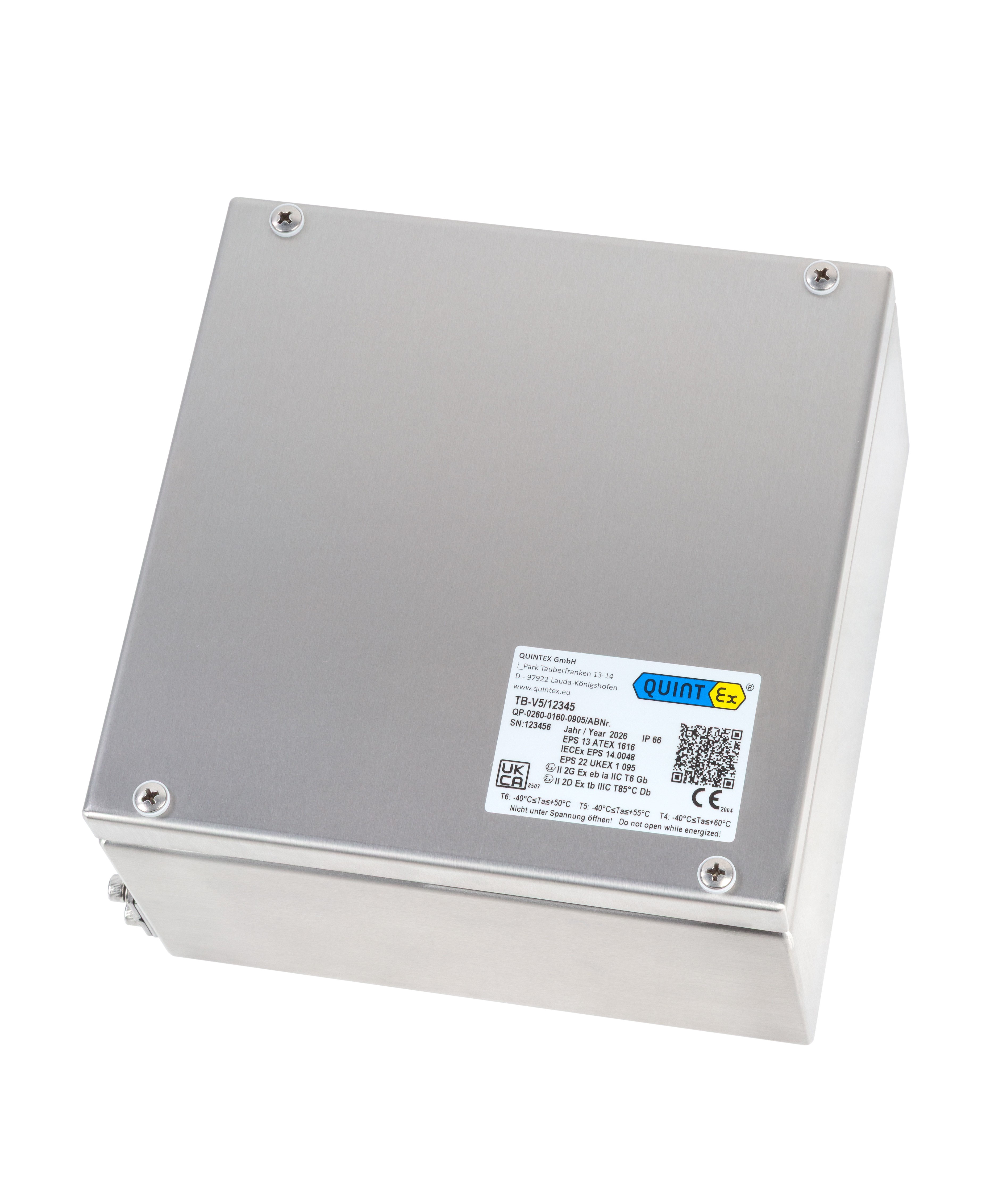

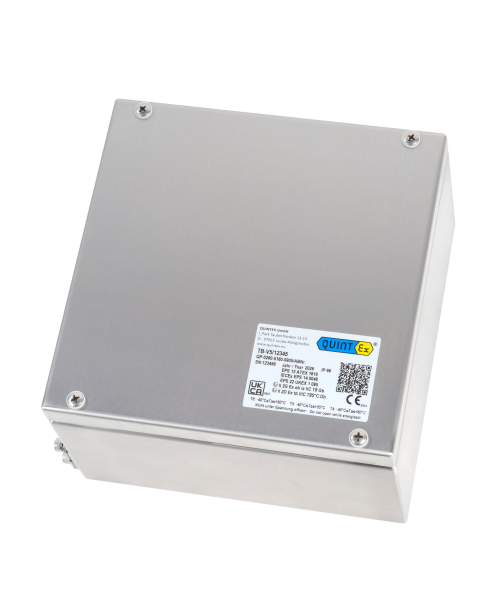

Leergehäuse aus Edelstahl Ex

Unsere Edelstahl Leergehäuse zeichnen sich durch ihre Robustheit aus, da sie aus hochwertigem Edelstahl 1.4301 (AISI 304) oder 1.4404 (AISI 316L) gefertigt sind. Sie bieten vielfältige Verschlussmöglichkeiten wie Scharniere oder geschraubte Deckel und ermöglichen eine individuelle Bestückung.
  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 500A AC/DC
  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22
  • Umgebungstemperaturbereich Max. -60°C ≤ Ta ≤ +100°C

Datenblatt & Betriebsanleitungen

Datenblatt
Betriebsanleitung Leergehäuse

Zertifikate

ATEX Zertifikat Leergehäuse
IECEx Zertifikat Leergehäuse
Gehäusegrößen

QX-V1I = 150x100x60mm
QX-V2I = 150x150x80mm
QX-V3I = 200x150x60mm
QX-V4I = 200x200x80mm
QX-V5I = 200x200x120mm
QX-V6I = 200x200x160mm
QX-V7I = 300x150x80mm
QX-V8I = 300x200x80mm
QX-V9I = 300x200x120mm
QX-V10I = 300x200x200mm
QX-V11I = 300x300x120mm
QX-V12I = 300x300x160mm
QX-V13I = 300x300x200mm
QX-V14I = 380x380x160mm
QX-V15I = 380x380x200mm
QX-V16I = 400x150x80mm
QX-V17I = 400x200x120mm
QX-V18I = 400x200x160mm
QX-V19I = 400x200x200mm
QX-V20I = 400x300x160mm
QX-V21I = 400x300x200mm
QX-V22I = 500x300x160mm
QX-V23I = 500x300x200mm
QX-V24I = 500x400x160mm
QX-V25I = 500x400x200mm
QX-V26I = 600x200x120mm
QX-V27I = 600x200x160mm
QX-V28I = 600x200x200mm
QX-V29I = 600x400x200mm
QX-V30I = 600x600x200mm

Höhe
