Steuern, Verteilen, Melden & Signalisieren

Ein breites Portfolio an Geräten und Lösungen steht für die Installation und Kontrolle von Maschinen in anspruchsvollen Umgebungen und gefährlichen Bereichen zur Verfügung. Die Produkte sind gemäß den aktuellen ATEX- und anderen internationalen Standards zertifiziert und decken verschiedene Zündschutzarten ab.

Ex e Verteiler, Leergehäuse

QUINTEX® bietet ein umfangreiches Sortiment an Verteilern und Leergehäusen für die Installation von Verbindungsklemmen und Kabeleinführungen in explosionsgefährdeten Bereichen. Sie erfüllen alle die Anforderungen nach IP66 und sind somit optimal für den Einsatz in rauer Umgebung geeignet.

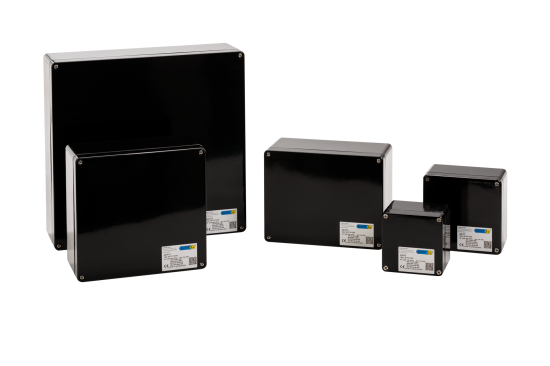

Polyester Verteiler

Unserer Polyesterverteiler bieten wir in verschiedenen Gehäusegrößen und variablen Gehäusehöhen an. Diese werden individuell nach den Anforderungen des Kunden bestückt oder eine Individuelle kundenseitige Klemmenbestückung ist auch nachträglich möglich.

  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 500A AC/DC

  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22
  • Umgebungstemperaturbereich Max. -60°C ≤ Ta ≤ +100°C
Gehäusegrößen

QX-P1 = 80 x 75 x 55
QX-P2 = 110 x 75 x 55
QX-P3 = 160 x 75 x 55
QX-P4 = 190 x 75 x 55
QX-P5 = 122 x 120 x 90
QX-P6 = 220 x 120 x 90
QX-P7 = 160 x 160 x 90
QX-P8 = 260 x 160 x 90
QX-P9 = 360 x 160 x 90
QX-P10 = 200 x 250 x 120
QX-P11 = 255 x 250 x 120
QX-P11H = 255 x 250 x 160
QX-P12 = 400 x 250 x 120
QX-P12H = 400 x 250 x 160
QX-P13 = 405 x 400 x 120
QX-P13H = 405 x 400 x 200
QX-P15 = 600 x 250 x 120
QX-P15H = 600 x 250 x 160

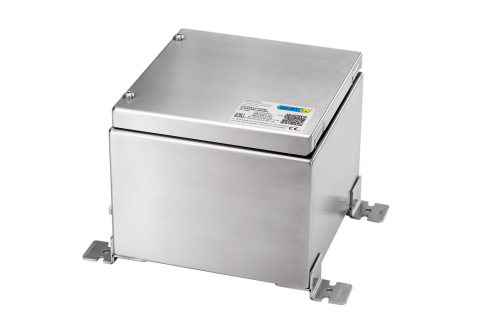

Edelstahl Verteiler

Unsere Edelstahl Verteiler zeichnen sich durch ihre Robustheit aus, da sie aus hochwertigem Edelstahl 1.4301 (AISI 304) oder 1.4404 (AISI 316L) gefertigt sind. Sie bieten vielfältige Verschlussmöglichkeiten wie Scharniere oder geschraubte Deckel und ermöglichen eine individuelle Bestückung.
  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 500A AC/DC
  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22
  • Umgebungstemperaturbereich Max. -60°C ≤ Ta ≤ +100°C
Gehäusegrößen

QX-V1I = 150x100x60mm
QX-V2I = 150x150x80mm
QX-V3I = 200x150x60mm
QX-V4I = 200x200x80mm
QX-V5I = 200x200x120mm
QX-V6I = 200x200x160mm
QX-V7I = 300x150x80mm
QX-V8I = 300x200x80mm
QX-V9I = 300x200x120mm
QX-V10I = 300x200x200mm
QX-V11I = 300x300x120mm
QX-V12I = 300x300x160mm
QX-V13I = 300x300x200mm
QX-V14I = 380x380x160mm
QX-V15I = 380x380x200mm
QX-V16I = 400x150x80mm
QX-V17I = 400x200x120mm
QX-V18I = 400x200x160mm
QX-V19I = 400x200x200mm
QX-V20I = 400x300x160mm
QX-V21I = 400x300x200mm
QX-V22I = 500x300x160mm
QX-V23I = 500x300x200mm
QX-V24I = 500x400x160mm
QX-V25I = 500x400x200mm
QX-V26I = 600x200x120mm
QX-V27I = 600x200x160mm
QX-V28I = 600x200x200mm
QX-V29I = 600x400x200mm
QX-V30I = 600x600x200mm


Befehls- Meldegeräte

Die Befehlsmeldegeräteserie von QUINTEX® zeichnet sich durch ihre kompakte Bauweise aus. Es steht eine Vielzahl von BMG´s zur Verfügung darunter Leuchtmelder, Drucktaster, Not-Aus Pilztaster, Schlüsselschalter, Stellungswähler, Amperemeter und einige mehr zur Verfügung.

  • Bemessungsspannung: AC 250V / DC 110V; Bemessungsstrom: AC 16A / DC 1A
  • Klemmen bis max. 2*2,5mm² Material Silber – Optional Gold
  • Umgebungstemperaturbereich -55°C ≤ Ta ≤ +60°C

Übersicht

Betriebsanleitungen

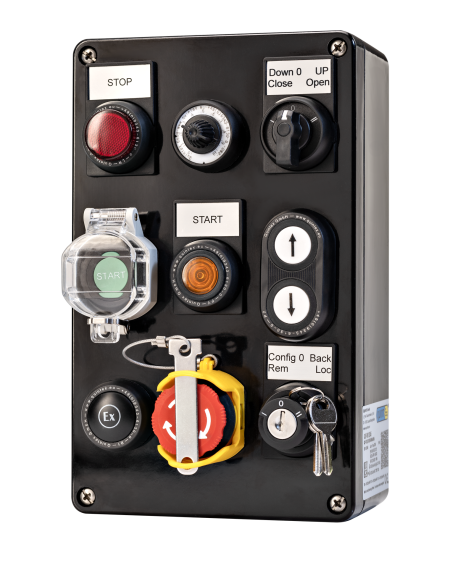

Polyester Standard Vor-Ort Steuerstellen

Unsere Vor-Ort Steuerstellen zeichnen sich durch ihre Gehäuse aus schlagfestem Polyester aus. Mit verschiedenen Standardgehäusegrößen und unzähligen Kundenspezifischen Lösungen sind somit optimal für den Einsatz in rauer Umgebung unter IP66 geeignet.

  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 1000A AC/DC

  • Gehäuse mit geschraubtem Deckel oder mit scharnierter Tür

  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22

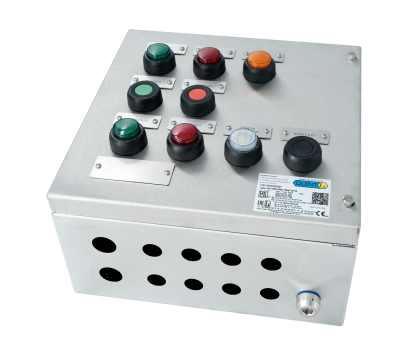

Edelstahl Standard Vor-Ort Steuerstellen

Unsere Vor-Ort Steuerstellen zeichnen sich durch ihre Gehäuse aus hochwertigem Edelstahl 1.4301 (AISI 304) oder 1.4404 (AISI 316L) aus und sind in verschiedenen Größen erhältlich und somit optimal für den Einsatz in rauer Umgebung unter IP66 geeignet.

  • Bemessungsspannung: max. 2200V AC/DC; Bemessungsstrom: max. 1000A AC/DC

  • Gehäuse mit geschraubtem Deckel oder mit scharnierter Tür

  • Zulassung nach ATEX/IECEx für Gas Zone 1 oder 2 sowie Staub Zone 21 und 22


Signalisierung

Optische Signale werden verwendet, um Warnungen, Alarme oder Hinweise zu geben, beispielsweise bei Gerätestörungen oder sicherheitstechnischen Problemen. Besonders in Bereichen mit Explosionsgefahr sind sie von großer Bedeutung, da sie auf extreme Gefahren für Menschen, Maschinen und Gebäude hinweisen.

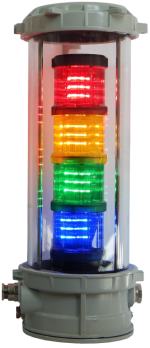

Signalsäule

Unsere Ex d geschützte Signalsäule werden aus Borosilikatglas gefertigt und erfüllen somit alle Voraussetzungen für den Einsatz in explosionsgeschützten Bereichen. Die Signalsäulen sind modular aufgebaut und können bis zu 5 Einzelmodule wie Dauerlicht oder Blitzlicht aufnehmen.

  • Bemessungsspannung: AC110 Volt, AC 230 Volt oder DC 24 Volt

  • Umgebungstemperatur -40°C…+55°C
  • Ausführung mit Kabelverschraubung oder Leitungsdurchführung möglich

VisuEx

Die QUINTEX Ex zugelassenen LED-Matrix-Anzeigen sind in verschiedenen Abmessungen verfügbar. Es können über WIFI oder Ethernet Texte, Bilder, Grafiken zur Anzeige asynchron oder mit direktem Anschluss für PT100 Auswertung oder 4…20 mA Signalen zur Verfügung.
  • Einsatzgebiete sind: Klartextanzeigen, Visualisierung, Füllstände, Warnmeldungen,
  • Umgebungstemperatur -20°C…+40°C
  • Ausführung mit Kabelverschraubung oder Leitungsdurchführung möglich

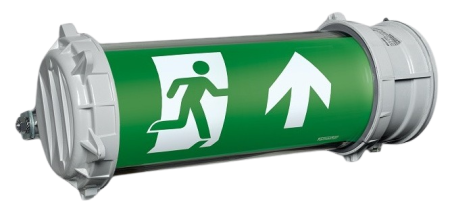

EL-EXIT / EL-WAY

Die Ex zugelassenen Notausgangs- und Fluchtwege¬leuchten sind mit moderner, lichtstarker und wartungsfreier LED-Technik ausge¬stattet. Sie werden mit ohne oder mit Akku geliefert, welcher durch die intelligente Ladeelektronik überwacht und schonend geladen wird.
  • Einsatzgebiete sind: Fluchttüren, Notausgänge, Flucht- und Rettungswege
  • Umgebungstemperatur: -20°C…+40°C, mit Akku 0°C…+40°C
  • Ausführung mit Kabelverschraubung oder Leitungsdurchführung möglich
  • Unterschiedliche Piktogramme erhältlich

Langfeldleuchten LED-0865 / 0866

Die Vollkunststoffgehäuse der Langfeldleuchten sind aus Poly¬ester hergestellt und der transparente Deckel ist aus UV-beständigem Polycarbonat gefertigt. Die LED-Leuchten neuester Technologie bieten extrem hohe Leuchtstärke bei niedrigem Stromverbrauch.
  • Lichtstrom 1x30W (3396lm) oder 2x30W (6836lm)
  • Umgebungstemperatur -25°C…+55°C
  • Ausführung auch mit Akku und somit Notbeleuchtungsdauer möglich
